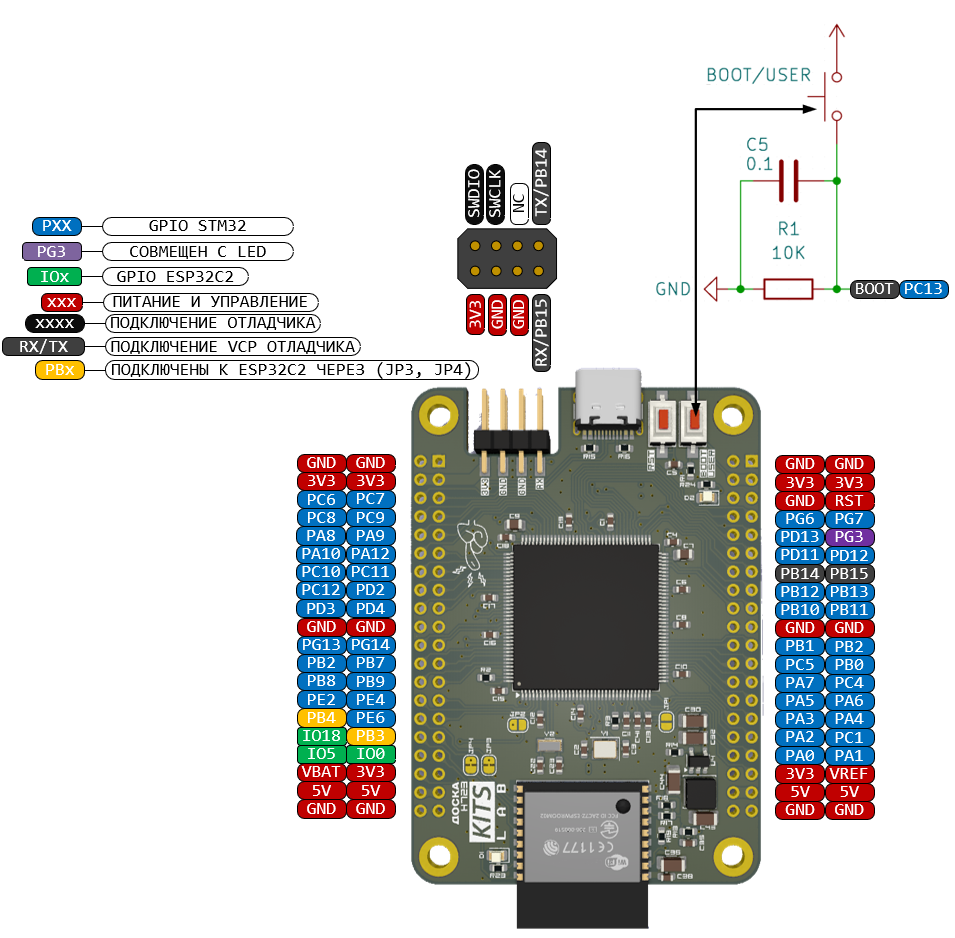

Доска H723

Wiki Github Схема

  • Микроконтроллер: STM32H723ZGT6:
    • Ядро: Arm Cortex-M7 32Кб кэш инструкций и 32 Кб кэш данных
    • Частота ядра: 550 MHz
    • Флэш память : 1 Мбайт
    • ОЗУ: 564 Кбайт
    • Напряжение питания: 1.62 V - 3.6 V
    • 2x 16-bit АЦП, 1x 12-bit АЦП
    • Таймеры (20)
    • SPI/I2S/SAI, ETH, FDCAN, FMC, I2C, OCTOSPI, UART, USB_OTG
    • DCMI, DMA2D, LTDC (до 24bit)
    • PSSI (до 16bit)
    • RNG
    • CORDIC, CRC, DFSDM, FMAC
  • GPIO (51)
  • SDRAM MT48LC16M16A2 256 Мбит (32 Мбайт), 16бит шина
  • WiFi/BLE модуль ESP32C2 (SPI до 60Мбит/c)
  • Cлот для uSD-карты (SDIO 4бит)
  • Выход для подключения отладчика
  • Пользовательская кнопка (можно использовать для перехода в режим загрузчика)
